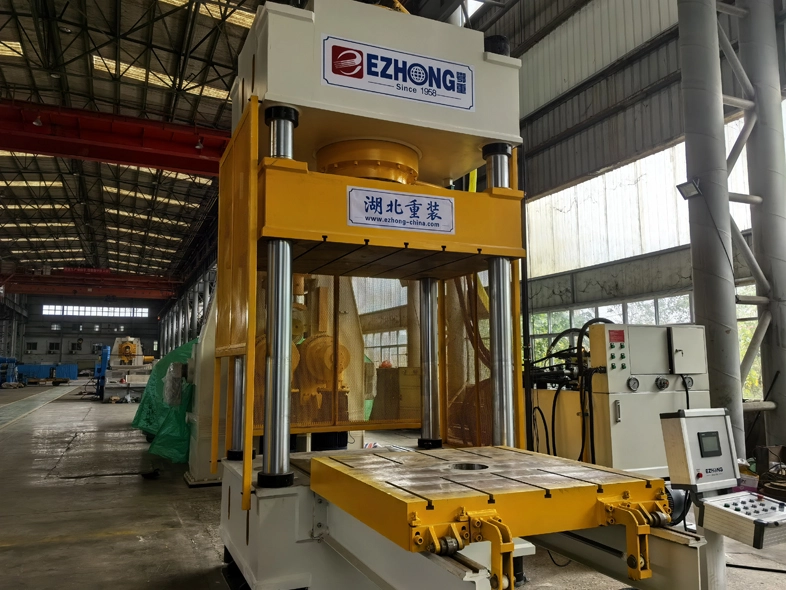

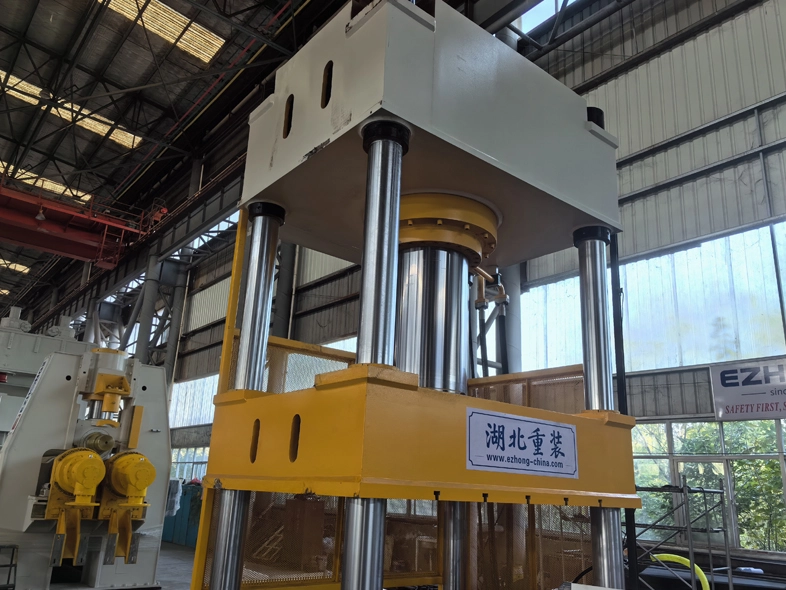

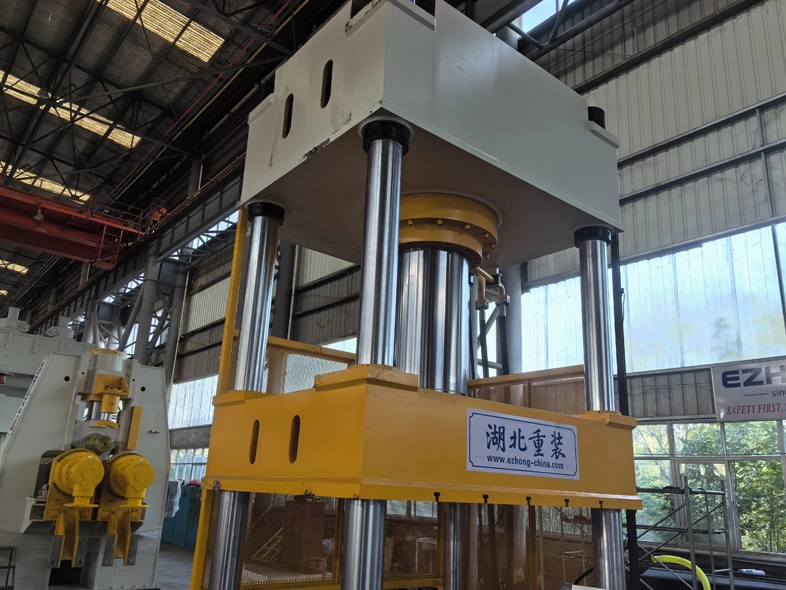

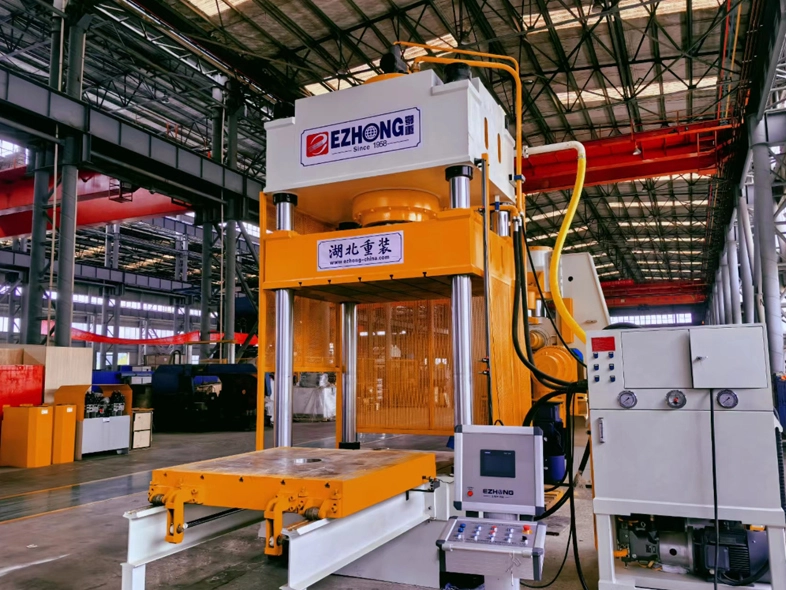

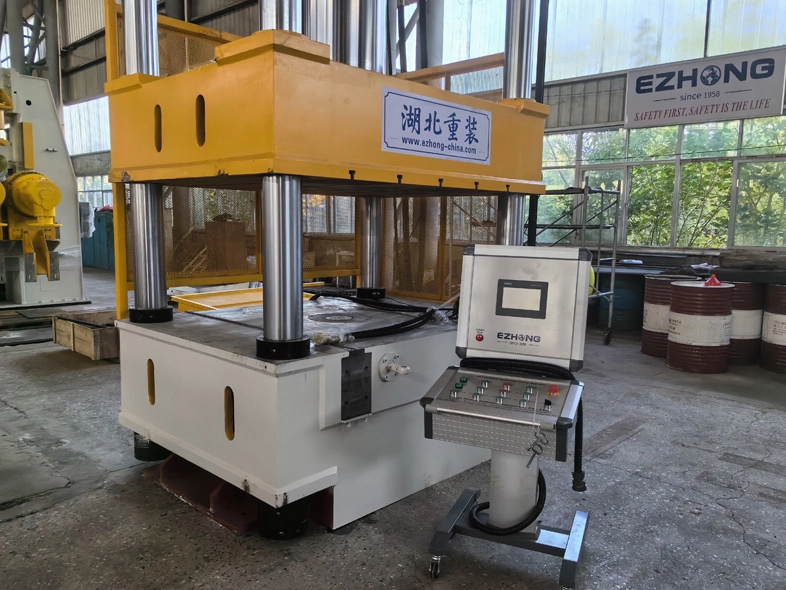

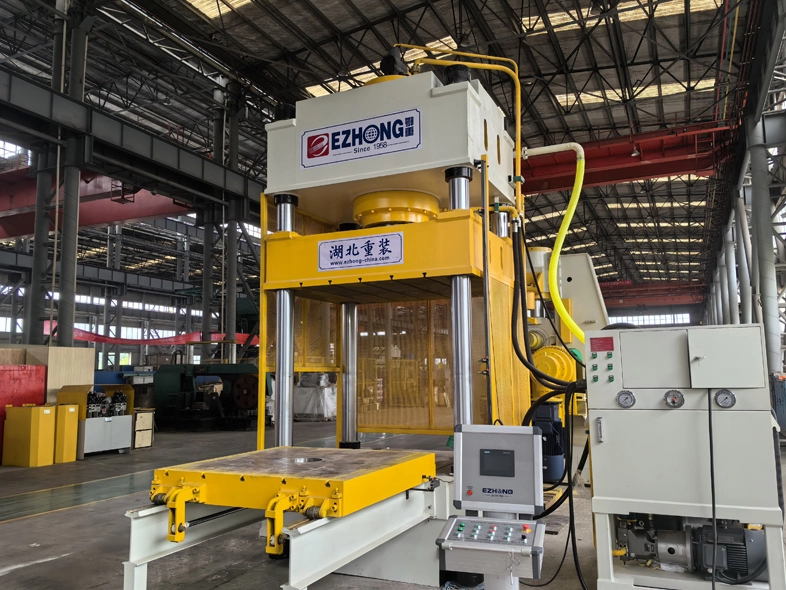

Прессы EZY32-630T


EZY32-630T гидравлического пресса
EZY32-630T ггидравлическом прессепресса
EZY32-630T ггидравлическом Прессовый станок
EZY32-630T пресс машина для металла
EZY32-630T Прессовый станок
EZY32-630T машина для пресса



Параметры трехбалочного четырехколонного гидравлического пресса EZY32-630T

Название проекта

единица

номера

Номинальное номинальное усилие

KN

6300

Номинальное давление жидкости

MPa

25

Ход поршня гидроцилиндра

mm

900

Открытие

mm

1500

Эффективный размер рабочего стола

mm

1600*1600

Нижний цилиндр

KN

1250

Ход нижнего цилиндра

mm

300

Режим управления


Электрический контроль

Общая мощность двигателя

KW

18.5*2


Описание трехбалочного четырехколонного гидравлического пресса EZY32-630T

1、Конструктивные характеристики (основные механические части, механизмы)

1.1 Корпус станка имеет трехлучевую и четырехколонную структуру, верхняя балка и рабочий стол объединены в неподвижную раму с помощью колонны, крепежной гайки и регулировочной гайки, точность рамы регулируется регулировочной гайкой, которая имеет хорошую прочность, жесткость и сохранение точности. Рама обладает хорошей прочностью, жесткостью и точностью,

1.2 Верхняя балка, стол, ползун и другие крупные детали - это сварные детали из стальных листов, оптимизированный дизайн с помощью компьютера, прочность, жесткость, структура, антидеформация и т.д. соответствуют требованиям стандарта и использования, и есть адекватный коэффициент безопасности; использование сварки в газовой среде углекислого газа и ручной дуговой сварки, качество сварки соответствует требованиям, а деформационное напряжение устраняется путем старения и вибрационной обработки.

1.3 Ползун: коробчатая структура сварочных деталей из стальной пластины, четырехстоечные направляющие отверстия в материале направляющей втулки для наномолекулярного композитного материала, с хорошей влагостойкостью и сохранением точности. Нижняя плоскость ползуна имеет Т-образный паз для установки пресс-формы.

1.4 Верхняя балка: коробчатая конструкция из стальных сварных деталей, оснащенная главным рабочим цилиндром, над заполненным жидкостью масляным баком и так далее.

1.5 Рабочий стол: сварочная конструкция из стальных пластин и верхняя балка, ползун через колонну соединен с хозяином.

1.6 Нефтяной цилиндр: расположен в отверстии верхней балки, с использованием двойного импортного материала уплотнительное кольцо уплотнения, уплотнение хорошей износостойкостью, материал корпуса цилиндра является № 45 стали.

1.7 Колонна: материал - сталь 45#, поверхность покрыта твердым хромом для повышения износостойкости, твердость квалифицирована.

1.81.8 Материал гайки: сталь 45#, совпадает с резьбой на колонне, фиксирует корпус.

1.9 Устройство ограничения: расположено на правой стороне корпуса, переключатель хода управляет верхним и нижним предельными положениями, отрегулируйте верхний и нижний предельные переключатели, которые регулируют положение перемещения ползуна вверх и вниз.


2、Гидравлическая система

2.1 Машина имеет независимый гидравлический механизм, который состоит из насоса, мотора, блока интеграции клапанов, масляного бака и т.д. Механизм включает в себя различные устройства, такие как фильтрация масла и индикатор уровня жидкости.

2.2 В гидравлической системе используется двухходовой картриджный клапан, который отличается небольшим объемом, компактной структурой, малым сопротивлением потоку, большим потоком, чувствительным действием, надежной работой, хорошей герметичностью, удобством обслуживания и длительным сроком службы. Нижняя камера главного цилиндра оснащена двухступенчатой системой поддержки, которая гарантирует, что заслонка не упадет в случае внезапного выхода из строя какого-либо компонента. Система оснащена регулятором для регулировки давления в верхней камере главного цилиндра.

2.3 Главный масляный насос представляет собой аксиально-поршневой насос со стабильной производительностью.

2.4 Масляный бак представляет собой сварную конструкцию из стальных листов с маслоуказателями для удобства наблюдения за уровнем масла, а масляный фильтр, блок интеграции клапанов и т.д. расположены в упорядоченном порядке на верхней части крышки масляного бака.

2.5 Основной гидравлический трубопровод имеет фланцевое соединение, и есть разумное расположение антивибрационных трубных зажимов для предотвращения вибрации трубопровода высокого давления и утечки, трубопровод промывается кислотой перед установкой для обеспечения чистоты масла. основной гидравлический 2.6 Манометр: машина использует антивибрационный манометр, не легко быть поврежденным, электрический контактный манометр показывает давление верхней камеры главного цилиндра в любое время, и он прекращает работу, когда он достигает установленного давления, что эффективно играет роль защиты. Электроконтактный манометр всегда показывает давление в верхней камере главного цилиндра и прекращает работу при достижении заданного давления, что эффективно выполняет защитную роль.

2.7 Безопасность давления: сам картриджный клапан имеет систему регулировки давления, давление превышает установленное значение перелива обратно в масло, так что система всегда поддерживается на заданном давлении, чтобы достичь роли защиты от избыточного давления.


3、Электрическая система

3.1 Имеется независимая электрическая система управления, релейная система управления, централизованное управление с помощью кнопки.

3.2 Электропитание машины - AC380V, 50HZ; напряжение индикатора - 380V.


4、Операционная система

4.1 Возможность регулировки и полуавтоматической работы.

4.2 Регулировка (наведение): используйте соответствующие функциональные кнопки для завершения соответствующего действия, каждый раз, когда вы нажимаете кнопку для завершения соответствующего действия наведения, в основном используется для настройки оборудования и замены пресс-форм.

4.3 Полуавтомат: нажмите рабочую кнопку для завершения технологического цикла (полуавтоматическое действие, также может быть установлено в соответствии с требованиями пользователя).

4.4 Ход ползуна регулируется устройством управления ходом.


5、устройства безопасности

5.1 Кнопка статической и аварийной остановки: при возникновении аномалии нажмите кнопку "статическая", действие прекратится. Нажатие кнопки "аварийный стоп" остановит двигатель.

5.2 Блок управления двигателем имеет термопротектор, автоматический выключатель и другие устройства для защиты двигателя от перегрузки и защиты от короткого замыкания при перегрузке.

5.3 Блок управления в нижней камере главного цилиндра оснащен противоскользящим устройством и предохранительным клапаном, ползун может быть неподвижен в любом положении, чтобы предотвратить его выскальзывание из-под контроля.

5.4 Защита от перегрузки: контур гидравлической системы оснащен предохранительным клапаном, когда давление масла превышает установленное значение, гидравлическая система автоматически переполняется и ограничивает давление, а установленное значение защиты может быть отрегулировано, чтобы гарантировать, что пресс не будет перегружен.

5.5 Защита от избыточного давления: электроконтактный манометр всегда показывает давление в верхней камере главного цилиндра, что эффективно играет роль защиты от избыточного давления.
